Bondtech LGX Lite Arrow for Creality

Bondtech LGX Lite Arrow for Creality – Vom Bowden zum Direct Drive

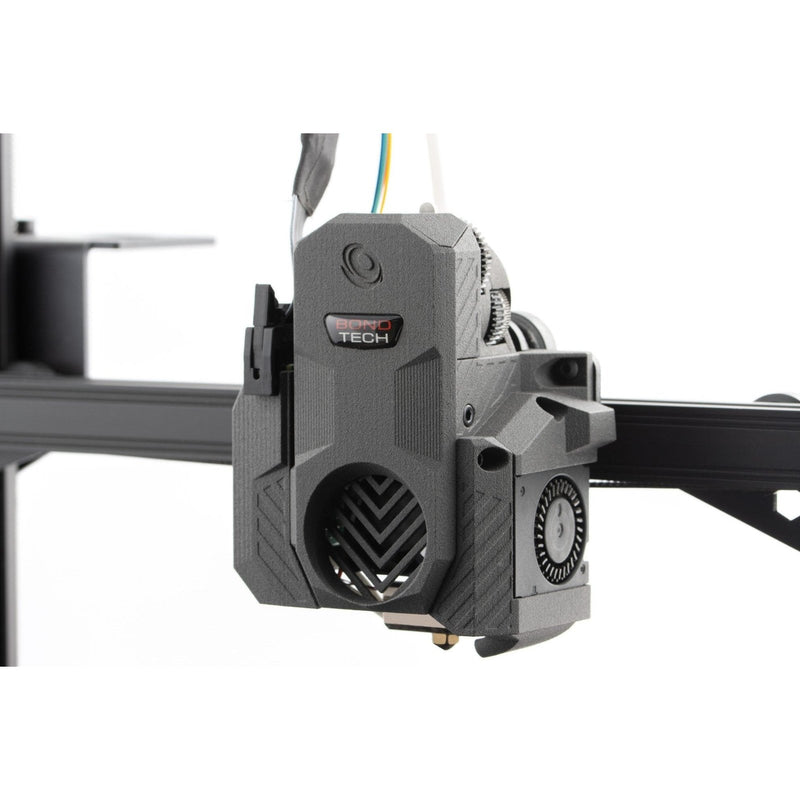

Der LGX Lite Arrow for Creality ist ein Montage- und Gehäusesatz, mit dem ein vorhandener LGX Lite Extruder direkt am Druckkopf von Creality CR-6 SE, CR-6 Max und CR-10 Smart sitzt. Damit entfällt der lange Bowden-Weg, der bei flexiblen Filamenten und beim Retract für Probleme sorgt. Extruder und Hotend sind nicht im Lieferumfang enthalten.

Auf einen Blick – Deine Vorteile:

• Direct-Drive-Umbau: Der Extruder wandert direkt über das Hotend – kurzer Filamentweg statt Bowden-Schlauch.
• Stock-Hotend bleibt nutzbar: Kompatibel mit den Serien-Hotends und -Lüftern der genannten Drucker, ein zusätzlicher Hotend-Kauf ist nicht nötig.
• Strain-Gauge-Leveling weiter möglich: Das leichte Gehäuse ist vom Extruder entkoppelt, die Zusatzlast auf dem Sensor beschränkt sich auf den LGX Lite selbst (Herstellerangabe).
• PA12-Bauteile: Ungefärbtes graues Polyamid mit Wachs-Schutzschicht – formstabil an einer warmen Druckkopfbaugruppe.
• Servicefreundlich: Das Gehäuse lässt sich abnehmen, um an Hotend und Extruder zu kommen; die Z-Position der Lüfterhaube ist einstellbar.

Fertige Werte für Firmware und Motorstrom

Bondtech beziffert die E-Steps mit 562 bei 16 Microsteps und die rotation_distance für Klipper mit 5,7; der Motorstrom soll zwischen 0,45 und 0,65 A liegen, die maximale Betriebstemperatur bei 90 °C. Das Kit wiegt 65 g.

Ausbaufähig mit Slice-Engineering-Hotends

Neben dem Serien-Hotend lassen sich Copperhead Screw Mount, Mosquito, Mosquito Magnum sowie Mosquito Magnum + Air montieren. Für den Filamentweg liegen ein 70 mm Capricorn-Schlauch samt Schneidlehre bei.

Häufig gestellte Fragen (FAQ)

Ist der Extruder im Kit enthalten?

Nein. Der Satz besteht aus PA12-Halterungen, Gehäuseteilen, Schrauben, Vierkantmuttern, Capricorn-Schlauch und Schneidlehre. Ein LGX Lite Extruder wird zwingend benötigt und muss separat beschafft werden.

Passt das Kit an andere Creality-Drucker?

Der Hersteller nennt ausschließlich CR-6 SE, CR-6 Max und CR-10 Smart. Für andere Modelle ist die Kompatibilität nicht angegeben.

Muss ich nach dem Umbau die Firmware anpassen?

Ja. Der Antrieb ändert sich, daher müssen E-Steps beziehungsweise rotation_distance neu gesetzt werden. Die passenden Werte liefert Bondtech mit (562 E-Steps @ 16 Microsteps, rotation_distance 5,7).
