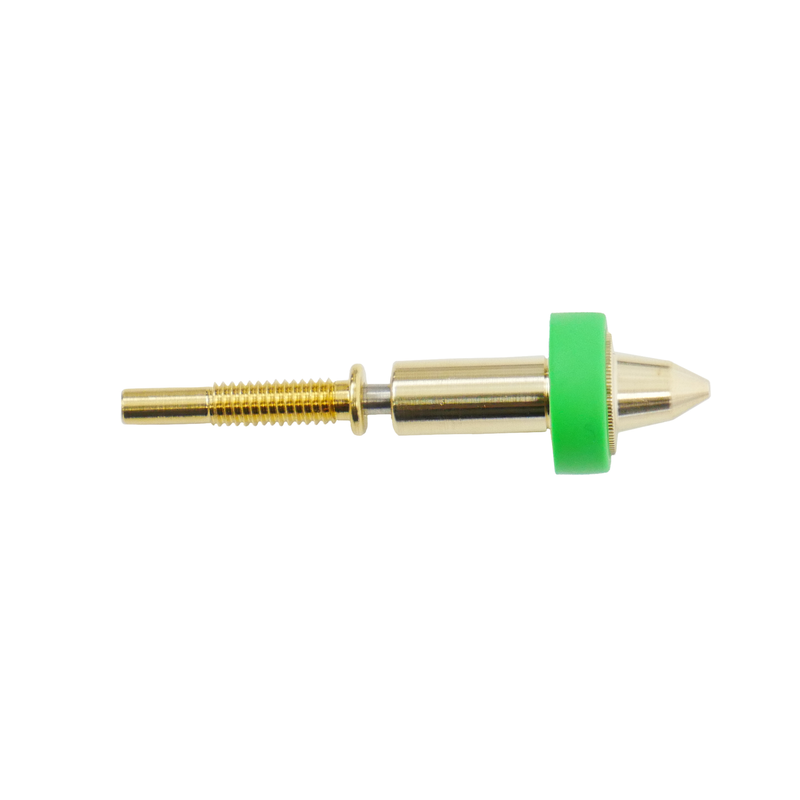

E3D RapidChange Revo Belt Nozzle

E3D RapidChange Revo Belt Nozzle – Düsenwechsel ohne Werkzeug

Die Revo Belt Nozzle ist eine Wechseldüse für E3D Revo HotEnds, die speziell für Belt-Drucker (Endlosband-Drucker) entwickelt wurde. Durch die verlängerte Bauform ermöglicht sie das Drucken im 45°-Winkel, wie es bei Bandsystemen üblich ist. Düse und HeatBreak sind vormontiert – das Hot-Tightening und der Zusammenbau am heißen HotEnd entfallen komplett.

Auf einen Blick – Deine Vorteile:

• Belt-Geometrie: Die längere Reichweite schafft Freiraum für den 45°-Druckwinkel, ohne dass das Heizelement mit dem Band oder dem Bauteil kollidiert.
• Wechsel per Hand: Kein Werkzeug, kein Nachziehen im heißen Zustand – der Umbau gelingt zwischen zwei Druckjobs statt in einer Wartungspause (E3D nennt unter 60 Sekunden).
• Vormontierte Einheit: Düse und HeatBreak kommen als ein Bauteil, wodurch Fehlmontagen und daraus entstehende Leckagen am HotEnd praktisch ausgeschlossen sind.
• Klare Größenerkennung: Farbcodierte Silikonsocke plus eingravierte Größenangabe – du siehst sofort, welche Düse montiert ist.
• Drei Größen: 0,4 / 0,6 / 0,8 mm für feine Details bis zu breiten Extrusionslinien bei großen Bauteilen.

Düsengrößen frei kombinieren

Weil der Tausch ohne Werkzeug funktioniert, lohnt sich der Wechsel auch für einen einzelnen Druck: 0,4 mm für hohe Auflösung an kleinen Teilen, 0,8 mm für dicke Extrusionsbreiten und kürzere Druckzeiten bei großen Objekten.

Keine Leckagen durch Fehlmontage

Beim klassischen Aufbau muss die Düse heiß gegen das HeatBreak verspannt werden – eine häufige Fehlerquelle. Die Revo-Einheit umgeht diesen Schritt konstruktiv, da beide Teile ab Werk verbunden sind.

Häufig gestellte Fragen (FAQ)

Passt die Revo Belt Nozzle in ein V6-Hotend?

Nein. Revo Düsen sind nicht mit Heizblöcken im V6-Stil kompatibel und setzen ein Revo HotEnd voraus.

Muss ich nach dem Düsenwechsel etwas an den Einstellungen anpassen?

Ja, E3D weist darauf hin, dass beim Wechsel der Düse eventuell der Z-Offset neu justiert werden muss. Bei einem Wechsel der Düsengröße solltest du zusätzlich die Extrusionsbreite im Slicer anpassen.

Brauche ich die Belt-Variante auch für einen normalen Kartesischen Drucker?

Die verlängerte Bauform ist auf Belt-Printing im 45°-Winkel ausgelegt. Für klassische Drucker sind die Standard-Revo-Düsen der passendere Weg.

Wie viele Düsen sind enthalten?

Der Lieferumfang umfasst eine Düse (1 Stück) in der gewählten Größe.
