Revopoint Metrohub

Revopoint Metrohub – Automatisierte 3D-Scans, industrielle Präzision

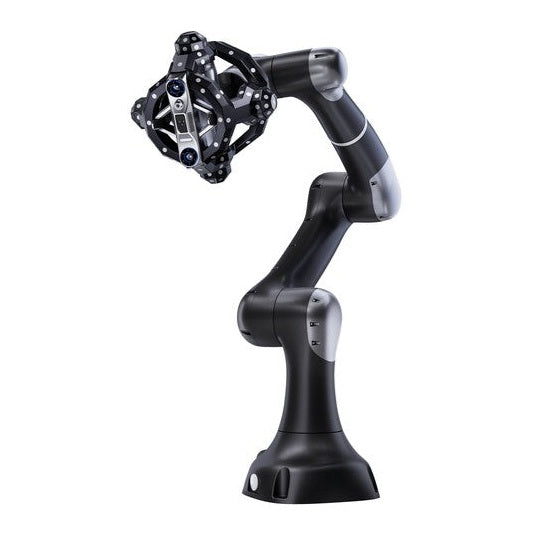

Das Revopoint Metrohub ist ein komplettes automatisiertes 3D-Scansystem, das den hochpräzisen Trackit Optical Tracking 3D Scanner mit dem sechsachsigen Kollaborationsroboter Vbot 9 kombiniert. Es wurde für industrielle Qualitätskontrolle, Reverse Engineering und Serienproduktion entwickelt. Das System löst die Herausforderung manueller Handhabung und liefert hochgenaue, wiederholbare Messergebnisse.

Auf einen Blick – Deine Vorteile:

• Komplettsystem: Automatisierte 3D-Scans und Messungen mit minimaler manueller Handhabung für effiziente Arbeitsabläufe.
• Hohe Präzision: Volumetrische Genauigkeit von bis zu 0.025 mm + 0.04 mm × L (m) für zuverlässige Messergebnisse.
• Roboter-Automatisierung: Der 6-Achsen-Cobot Vbot 9 mit 919 mm Arbeitsradius ermöglicht präzise und wiederholbare Scanbewegungen.
• Schnelle Datenerfassung: Erfasst bis zu 1.500.000 Punkte pro Sekunde für detaillierte Punktwolken und schnelle Analyse.
• Intuitive Programmierung: Einfache Roboterprogrammierung durch Drag-to-Teach, CAD-to-Path und Vision-to-Path ohne traditionelle Codierung.

Markerloses optisches Tracking

Der Trackit Optical Tracking 3D Scanner erfasst bis zu 1.500.000 Punkte pro Sekunde mittels 30 blauer Kreuzlaserlinien und einer blauen Einzellaserlinie. Diese Technologie ermöglicht präzise Scans ohne das Anbringen von Markern direkt am Werkstück, was die Vorbereitungszeit reduziert.

Flexibler 6-Achsen-Cobot Vbot 9

Der kollaborative Vbot 9 Roboterarm bietet einen Arbeitsradius von 919 mm, eine maximale Nutzlast von 5 kg und eine Wiederholgenauigkeit von ±0.03 mm. Integrierte 6-Achsen-Kraftsensoren überwachen Last und Bewegung in Echtzeit für einen sicheren Betrieb.

Häufig gestellte Fragen (FAQ)

Welche Software wird für die Analyse und Weiterverarbeitung der Scandaten verwendet?

Das Metrohub-System ist vollständig in Revopoints Software-Ökosystem integriert. Mit Revo Measure können Anwender erweiterte Inspektionen und Messungen durchführen, während Revo Design für Reverse Engineering und die Erstellung digitaler Modelle dient.

Ist das Metrohub-System für den Einsatz in der Nähe von Menschen geeignet?

Ja, der Vbot 9 ist als kollaborativer Roboter (Cobot) konzipiert. Seine integrierten 6-Achsen-Kraftsensoren ermöglichen eine schnelle Reaktion auf unerwarteten Kontakt, was einen sicheren Betrieb in der Nähe von Mitarbeitern unterstützt, sofern die Installation den geltenden Sicherheitsanforderungen entspricht.
