SHINING 3D EinScan Trak

SHINING 3D EinScan Trak – Große Objekte markerfrei digitalisieren

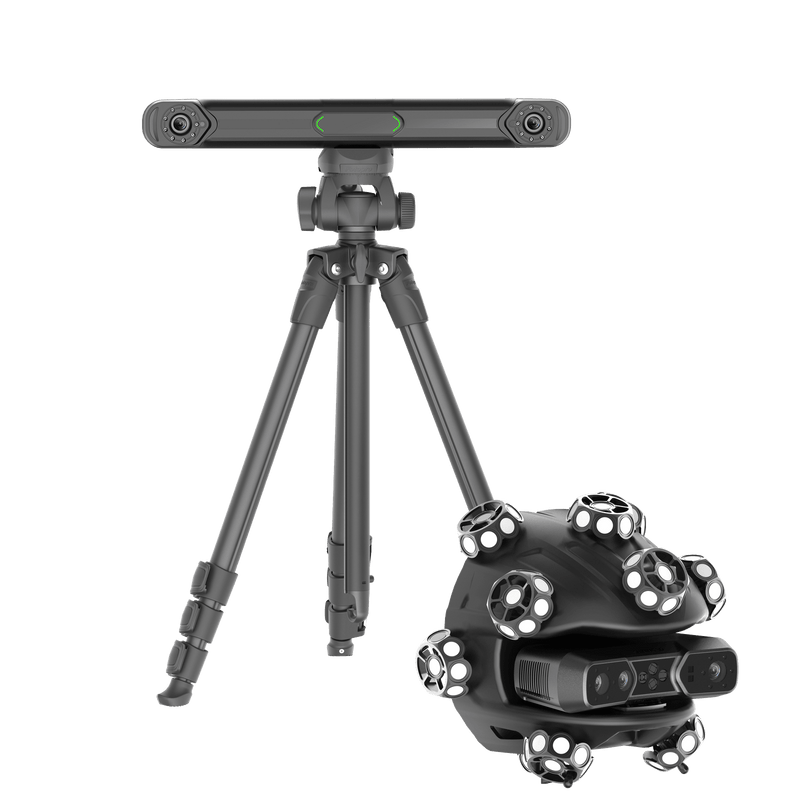

Der EinScan Trak ist ein kabelloses 3D-Scansystem mit markerfreiem Tracking und abnehmbarem Handscanner. Er richtet sich an professionelle Anwender in Automotive, Reverse Engineering, Produktentwicklung, Fahrzeugumbau, Restaurierung und Industriedesign. Das System löst den typischen Zielkonflikt zwischen großflächiger Erfassung und Detailscan, weil beide Betriebsarten in einem Projekt kombinierbar sind.

Auf einen Blick – Deine Vorteile:

• Markerfrei arbeiten: Die im kugelförmigen Scannermodul integrierten retroreflektierenden Targets übernehmen das Tracking – das Aufkleben von Markern auf glatte Großflächen entfällt.
• Zwei Modi, ein Projekt: Tracking-Modus für Karosserien und Großbauteile, Handscanner-Modus für Details und schwer zugängliche Stellen – Daten beider Modi lassen sich zusammenführen.
• Drei Lasermodi: 19+19 gekreuzte Linien für Flächen, 7 parallele Linien für feine Details und Kanten, eine Einzellinie für tiefe Bohrungen und Vertiefungen.
• Auch außerhalb der Werkstatt: Einsatz bei Umgebungslicht bis 110.000 Lux, Erfassung auch schwarzer und reflektierender Oberflächen (Herstellerangabe).
• Durchgehend scannen: Vier Akkus im Lieferumfang, wechselbar im laufenden Betrieb – Tracker bis 5,5 h, Handscanner bis 3,5 h.

15 m³ Tracking-Volumen und WLAN-Betrieb

Im Tracking-Modus stehen 15 m³ Trackingvolumen bei einem Arbeitsabstand von 800–4.000 mm zur Verfügung, und der Tracker darf während des Scans versetzt werden, um den Bereich zu erweitern. Die Verbindung erfolgt kabellos über Wi-Fi 6 oder alternativ über LAN.

Auflösung, Geschwindigkeit und Textur

SHINING 3D beziffert die Erfassungsrate mit bis zu 2.630.000 Punkten pro Sekunde bei einer Auflösung von 0,05 bis 10 mm, wobei unterschiedliche Auflösungen innerhalb eines Projekts gemischt werden können. Die integrierte 5-MP-Texturkamera erfasst zusätzlich Farbe und Materialdetails, etwa für Kulturgut, Forschung oder AR/VR-Content.

Häufig gestellte Fragen (FAQ)

Brauche ich wirklich keine Marker mehr?

Für den regulären Betrieb nicht: Der Tracker verfolgt die Position des Scanners über dessen eingebaute Targets. Für Anwendungen mit höchsten Genauigkeitsanforderungen empfiehlt der Hersteller weiterhin den Einsatz globaler Marker.

Welche Software ist enthalten?

Gescannt wird mit EXScan Trak, das unter anderem das Zusammenführen verschiedener Scanmodi und Auflösungen sowie Bearbeitung und Live-Feedback während des Scans unterstützt. Zusätzlich ist eine 1-Jahres-Lizenz für EXMeasure ohne Aufpreis enthalten; die Lizenzkarte liegt dem Paket bei.

Wofür wird EXMeasure verwendet?

EXMeasure dient der Maßanalyse und Verifikation der Scandaten – mit flexibler Ausrichtung, GD&T-Prüfung, Farbkartenvergleich, visuellem Reporting und automatischer Extraktion geometrischer Merkmale.

Lässt sich der Handscanner separat nutzen?

Ja, der Handscanner ist abnehmbar und kann eigenständig eingesetzt werden. So wechselst Du je nach Objektbereich zwischen Tracking- und Handscanner-Modus.
